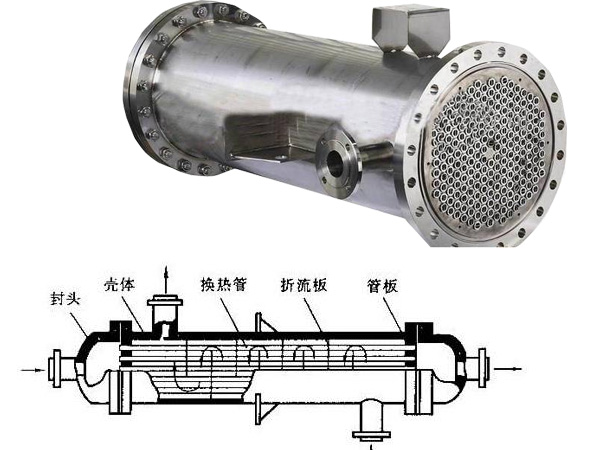

1、壳管式换热器结构：

管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆柱形，内有管束，管束两端固定在管板上。传热有两种热流体和冷流体，一种是管内流体，称为管侧流体；另一种是管外流体，称为壳侧流体。

億彩 为了提高管外流体的传热系数，通常在管壳内设置若干挡板。挡板可以提高壳程内流体的速度，使流体按规定的距离多次穿过管束，提高流体的湍流度。

换热管可在管板上等边三角形或方形布置。等边三角形布置紧凑，管外流体湍流程度高，传热系数大。方形布置便于清洁管外，适用于易结垢的流体。

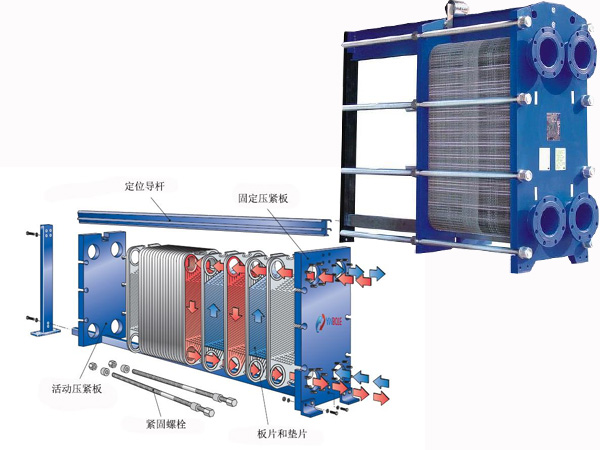

2、板式换热器结构：

億彩 可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压缩螺钉重叠而成。板和垫片的四个角孔构成了流体分配器和集液管。同时，冷流体和热流体被合理地分离，以便它们在每个板的两侧被分离。在通道中流动，通过板进行热交换。
